高柔性编码器电缆
产品型号:HDST-BLDGFLEX-SD
产品运用:结构设计保证其在 高频 下电缆不受外电场的电磁干扰。实际上复杂的安装工况的挑战了电缆的质量保证能力,经过不断优化和改进设计,贝力达电缆好的解决了高频衰减广泛应用于各种高频信号传输领域。
电缆结构/Cable Construction
导线:多股超细精绞无氧铜丝,符合CDE0295CLASS 6标准
绝缘: 特种 定制复合聚烯烃绝缘料,有优异的抗拉强度和绝缘电阻指标
芯线结构:成对结构后分层集束,防扭结结构设计
屏蔽:镀锡铜网编织屏蔽,密度80%以上
护套材料:外护套:特殊改性PVC护套/PUR聚氨酯护套

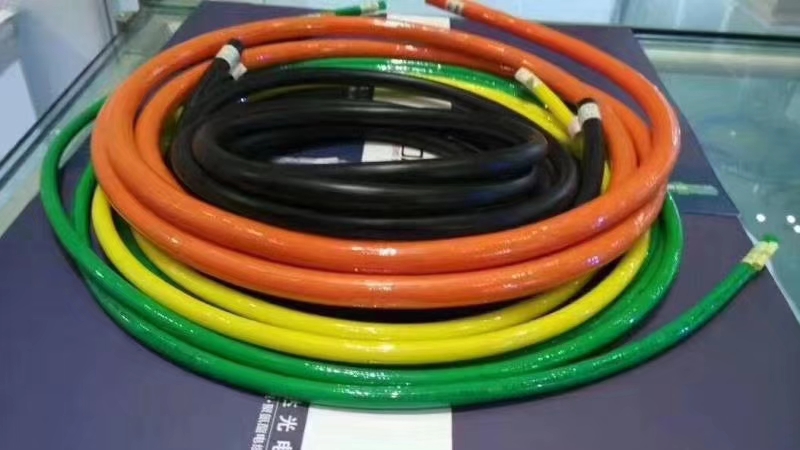

护套颜色:黑色、灰色或橙色(可按需定制)
应用优势/Application Advantage
移动应用:敷设行程 :<50m,zui大加速度20m/s²,移动速度<2m/s
弯曲寿命:500-600万次(可按需定制)
特性指标
工作电压U/U0:S≤0.75mm²,300/300V
S≥1.0mm²,300/500V
测试电压:2500V,50HZ,5Min
特性阻抗:120Ω
电容:芯对芯间电容 不大于72pF/KM
使用温度:固定安装:-40°C-- +80°C
移动安装:-20°C--+70°C
zui小弯曲半径:固定安装:5*电缆外径,移动安装:7.5*电缆外径
标准及认证:符合VDE/CE/UL/TUV等相关标准
电缆载流量:0.2mm²/4A,0.3 mm²/5A,0.4mm²/6A,0.5mm²/7A,0.75mm²/9A,1.0mm²/11A,1.5mm²/14A
