高柔性拖链电缆
产品型号：BLDGFLEX-UD (非屏蔽）

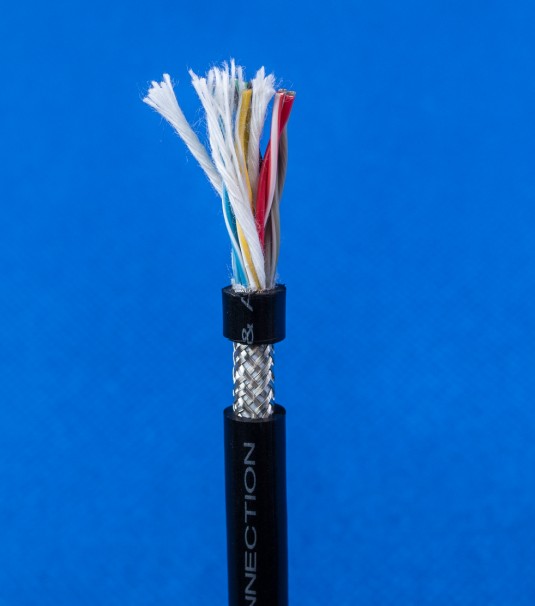

产品型号：BLDGFLEX-SD (屏蔽）
产品应范围/Applications
适用于室内外连续往复运动下的安装，特别是工业使用环境下的频繁弯曲场合，如现代化机械标准部件的拖链系统及物流系统、操控系统、机械自动化系统等。广泛运用于数控机床、石材木材机械、玻璃与门窗机械 、注塑机械、建筑机械、重型机器厂、 汽车制造、自动化仓库等。
电缆结构/Cable Construction
电缆结构标准：参照DIN VDE 0250标准
导体：多股精细无氧裸铜丝（镀锡铜丝）,符合GB/T3956-2008标准第5类
绝缘：高机械性能丁腈弹性体混合物
芯线识别：截面积＜0.5mm² 采用分色标识或打点区分；≥0.5mm²黑色数字
白色号码编码，其中一根芯线可用黄绿接地线（可选，可按要求定制）
屏蔽：镀锡铜网编制屏蔽，密度80%-85%（可按需定制）
护套材料：特种定制NBR-PVC混合料
护套颜色：黑色或灰色（可按需定制）
移动应用：敷设行程 ：＜10m,zui大加速度20m/s²， 移动速度＜2m/s
弯曲寿命：500-600万次
特性指标
工作电压U/U0:S≤0.75mm²，300/500V，1.0mm²≤S≤6.0mm²，450/750V
测试电压：S≤0.75mm²，2000V,50HZ,5Min，S≥1.0mm²，3000V,50HZ,5Min
使用温度：固定安装：-40°C-- +80°C，移动安装：-20°C--+70°C
zui小弯曲半径：固定安装：5*电缆外径
移动安装：当行程 ＜10米，弯曲半径为7.5*电缆外径
当行程≥10米，弯曲半径为10*电缆外径
标准及认证：符合VDE/CE/UL/TUV等相关标准
电缆载流量：0.2mm²/4A,0.3mm²/5A,0.4mm²/6A，0.5mm²/7A
0.75mm²/9A,1.0mm²/11A，1.5mm²/14A，2.5mm²/20A
贝力达解决问题的方案：
要想解决电缆线在拖链等移动设备断芯的问题，首先从电缆线质量着手。决定电缆线使用寿命长短的：1 铜丝，2 外护套， 3芯线之间的填充物，4：屏蔽层。电缆线的标准。铜丝：贝力达用的是99.99%纯无氧铜，这种铜丝优点是：1抗氧化能力强，电缆线柔韧性强，不容易断芯。单根铜丝的直径：0.10-0.14mm,也就是在相同截面积下，铜丝越细，根数就越多，电缆线的柔韧性就越强。外护套：用的是耐折性能好的丁腈弹性体材质，抗拉系数达到28兆帕。是市场上其他柔性电缆线材质抗拉系数的4倍左右。因为BLADAR做成的电缆线弹性很强，耐磨，耐折性能及好。常规情况下，耐折弯可以达到600-2000万次，正常使用，不会断芯，不会开裂。芯线之间的填充物：用的是抗拉性能及好的棉绳，抗拉加强筋屏蔽层：贝力达用的是屏蔽效果zui好的镀锡铜编织，编织密度达到85%以上，可以充分保证客户在使用过程信号传输的灵敏度和稳定性。电缆线的标准：贝力达按照德国的标准，用的是半挤压或全挤压的挤压方式，这样出来的电缆线，绝缘会镶在外护套上，在移动使用过程中不会出现芯线和外护套之间因受力不均而造成的断芯情况
贝力达电缆定位：德国标准，替代进口。专注于解决电缆线长期移动使用造成的芯线断芯，外护套开裂等问题。
